Transmissor de FM 4 watts

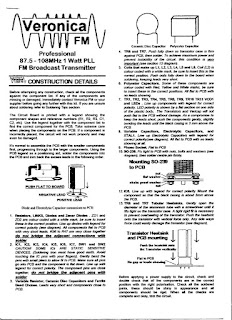

PLL de FM Verônica

Transmissor de FM Estéreo com BA1404

Transmissor de TV via satélite 1,5 Watts

Transmissor de FM com 5 Watts

Transmissor de FM com bobina impressa na PCI

Transmissor de TV UHF


UHF Video Transmitter

UHF Video Transmissor de UHF entre 420 e 500MHz com 150mW de potência. Seu alcance pode chegar a 150 metros com uma antena telescópica.
Q1 circuito é oscilador de 210 a 250MHz com a frequencia determinada pelo Trimmer de 4.7pF .
Q2 circuito é o duplicador de frequência movendo a freqüência de TV na banda UHF.
Q3 circuito é o misturador Amplificador de Potência e Amplitude Modulada Vídeo . O 1K predefinido controla o sinal de vídeo máxima . A antena deve ser ajustado para melhor ERP usando um wavemeter diodo para indicar a força .

Transmissor de FM Valvulado

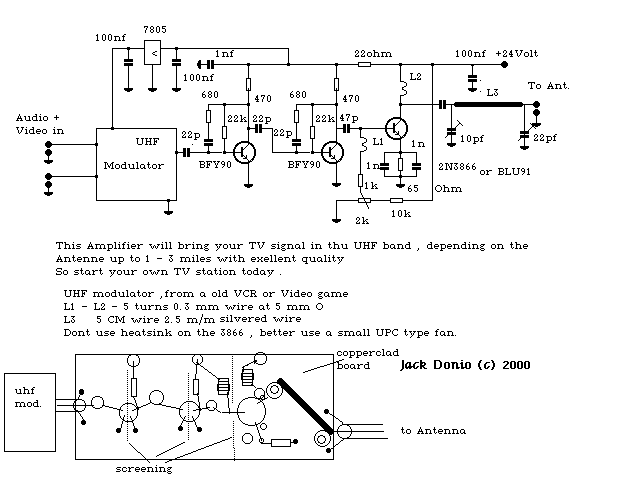

Transmissor de TV para 1KM

Oscilador para 50MHz

Background
The reason I am building this unit is to learn how to make transmitters. I will continue to build more and more powerfull transmitters. This first transmitter will be used to send some kind of data (zeros and ones). I will use this transmitter with a PIC16F84 processor and send some basic data over a distance. The interesting part will be how long distance I can transmitt, and the overal performance of this unit.
This transmitter is basically a crystal-oscillator. I found the 45.515MHz crystall in an old cordless-telephone. I guess you can find somewhere to buy crystals. The important thing is that the transmitter crystal is 455kHz lower than the receiver crystal, because the IF of the receiver should be 455kHz. The ceramic filter in the receiver is matched for 455kHz IF-signal.
The receiver for this project can be found here!


Scheamtic



The crystal I used is a 3:th overtone crystal. L1 is a standard coil of 0.47uH. This coil is not so critical in value. If you are going to use other frequency you might have to change the value of this coil try some different values. L2 is a slug tuned coil (a tunable coil). You can use almost any coil core to make this coil. You might have to play a bit with the numbers of wire-turns.
I have added this coil to be able to change the oscillating frequency a bit. I noticed when I increase the power (by adding a 10k resistor to plus) the frequency will change for a few kiloherts. The reason of this is the internal stray-capacitance in the transistor is voltage dependent and change the overal resonans frequency.
Since I only want two different frequencies, one representing zero and one to represent ones. I can simply use the input to the 10k resistor to modulate the transmitting frequency.

L3 is a impedance transformer. It transform a low impedance (like 50 antenna) to bit higher impedans to the transistors emitter. This coil is not nessesary, most often one see a resistor here instead (1kohm). I have added this coil to increase the power and to get a better match to the antenna. This coil is not critical either, the important thing is that rhe coil can handle the actual frequency.
Output power
Impedance
Power (mW)
>1Meg.
690mV
51 ohm
5.5mW
10 ohm
10.2mW

As you can see in table above, when there is no load at the output there is no power, only a voltage.
When the 10k resistor to the base of the transistor is connected to plus the output power increase and the frequency change. Table below shows the output power in this case.
Output power
Impedance
Power (mW)
>1Meg.
940mV
51 ohm
10.4mW



Performance in open field

The crystal I used is a 3:th overtone crystal. L1 is a standard coil of 0.47uH. This coil is not so critical in value. If you are going to use other frequency you might have to change the value of this coil try some different values.

Oscilador de AM

Oscilador de UHF

terça-feira, 23 de junho de 2015

Amplificador Linear para FM


Amplificador de 8W para PLL de FM


Aqui está um amplificador de 8W banda larga para FM usando 2SC1971 como transistor de potência. O layout PCB do Amplificador RF é projetado para banda larga FM 88-108 MHz, utilizando a técnica microstripline. Este circuito amplificador de 8W fornece uma amplificação para PLL transmissores com uma saída de 500 mW.



O PCB é de 77 x 56 milímetros. Usar FR-4 PCB dupla face para obter melhores resultados.
Construção Amplificadores de RF
Todos os componentes SMD são 1206 tipos. Ligar a camada inferior (groundplane) em vários pontos (através da via) com a camada superior da PCB.
Bobinas = Fio de cobre esmaltado
- 1 milímetro equivale a aprox. a # 18 A.W.G
- É igual a cerca de 0,8 milímetros. a # 20 A.W.G
- 0,3 mm é igual a aprox. a # 28 A.W.G.


Todos os diâmetros são medidos a partir do interior das bobinas, ou seja, o diâmetro 'interno'.
Certifique-se de montar o transistor em um dissipador de calor adequado e usar pasta términa entre o flange do transistor e o dissipador de calor! (Dissipador de calor resistência térmica, pelo menos, 6 ° C / W).
Todas as partes são soldadas diretamente na superfície da placa.


Layout






Transmissor de FM USB



Resistores (Todos SMD 0805)
R1,R2 = 22kΩ
R3 = 4kΩ7
R4,R5 = 1kΩ
R6 = 270Ω
P1 = 10kΩ preset
P2 = 100kΩ preset
Capacitors (all SMD 0805)
C1,C2,C5 = 4μF7 10V
C3,C8 = 100nF
C4,C7 = 2nF2
C6 = 470nF

Indutores
L1 = 390nF, SMD 1206
L2 = 2200Ω @ 100MHz, SMD, common-mode choke
IC1 = MAX2606EUT+, SMD SOT23-6
K1 = 3.5mm stereo p2
K2 = 5 pinos (somente se usar em combinação com outro circuito)
K3 = USB conector tipo A

Transmissor de FM 3W com bobina impressa na placa




Amplificador de 1W para Transmissor Veicular

Este é um amplificador de 1 Watt para transmissor de FM, com um bom design que pode ser usado para amplificar um sinal de RF na banda de 88 - 108 MHz.

Com uma potência de entrada de 10mW a saída será 1W. Você deve escolher T1 transistor em função da tensão aplicada. Se você tem 12V, então, use transistores como: 2N4427, KT920A, KT934A, KT904, BLX65, 2SC1970, BLY87. Se sua alimentação é de 18V até 24V você deve usar transistores como: 2N3866, 2N3553, KT922A, BLY91, BLX92A. Você pode usar 2N2219 em 12V mas você vai ter uma potência máxima de saída 0.4W.

Para amplificar seu PLL Veicular será preciso tirar uma saída externa de RF. Em alguns modelos é facilmente encontrada próximo das bobinas.

Circuito VCO de 400mw para Transmissor de FM


Com esse simples VCO, você poderá obter até 400mW e será possivel realizar transmissões  entre 87,5-108 MHz . Com uma  boa antena dipolo pode alcançar até 4 km . A Freqüência é selecionada ajustando o potenciômetro R1 . Transmissor deve ser alimentado por uma voltagem entre 12-14V.
Capacitores:
C1, C2, C12 - 100 pF (ceramic)
C3, C5 - 0,22 uF (electrolytic)
C4 - 1,8 nF (plastic)
C13, C16, C17, C19 - 1 nF (ceramic)
C8, C9 - 10 pF (ceramic)
C10 - 47 pF (ceramic)
C11 - 8,2 pF (ceramic)
C14 - 60 pF trimmer
C15 - 35 pF trimmer
C18, C7 - 100 nF (ceramic)
C20 - 470 uF (electrolytic, 16 V)

Bobinas:
(Todas as bobinas são tipos de núcleo de ar com 0,7 mm fio de esmaltado x 6 mm de diâmetro interno.)
L1 - 4,5 voltas
L2 - 9,5 voltas
L3 - 4,5 voltas

Resistores:
R1, R2 - 10 k pot.
R3 - 33 k
R4, R7, R12 - 10 k
R5, R11 - 470
R6 - 27 k
R8 - 22 k
R9 - 270
R10 - 100

Variados.:
D1 - BB409 (MV2109, MV209, BB109G, BBY31) varicap
T1 - BC547C (2SC9018, BC548C, BC547B)
T2 - BFR91A (2SC3355, BFR96)
T3 - BFR96 (2N4427, 2N3866)

Antena

Fonte de Alimentação3,5 mm jack P2
CD player, computador


Amplificador de 6W para Transmissor Veicular


O Transmissor FM apresentado é construído em torno de baixa potência transmissor PLL e um amplificador que aumenta o seu sinal por todo o caminho até 6 Watts. O sinal é amplificado através de três estágios de amplificação de RF. Na primeira e na segunda fases do transmissor um dos melhores transistores, 2SC2053. Você pode usar os outros transistores, mas apenas até 500mW de potência. Na terceira fase do transistor RF 2SC1971 foi utilizado para alcançar 6W de potência. Para fazer qualquer circuito de transmissor de RF você precisará de uma carga fantasma ou algo que simule-a, como uma lâmpada ou antena.


Circuit-Zone

Amplificador para transmissor de OM de baixa potencia

O projeto é de Jonas Bairros.
